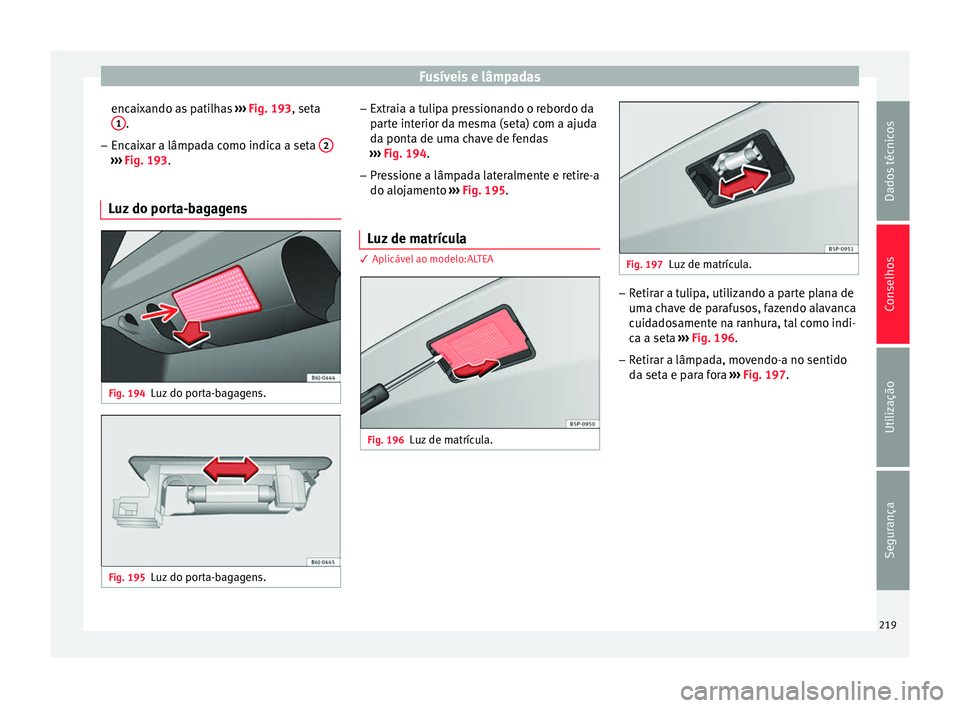

Fusíveis e lâmpadas
encaixando as patilhas ››› Fig. 193 , seta
1 .
– Encaixar a lâmpada como indica a seta 2›››
Fig. 193 .
L uz
do porta-bagagens Fig. 194
Luz do porta-bagagens. Fig. 195
Luz do porta-bagagens. –
Extraia a tulipa pressionando o rebordo da
parte interior da mesma (seta) com a ajuda
da ponta de uma chave de fendas
››› Fig. 194 .
– Pr e
ssione a lâmpada lateralmente e retire-a
do alojamento ››› Fig. 195.
Luz de matrícula 3 Aplicável ao modelo:ALTEA
Fig. 196
Luz de matrícula. Fig. 197
Luz de matrícula. –
Retirar a tulipa, utilizando a parte plana de
uma chave de parafusos, fazendo alavanca
cuidadosamente na ranhura, tal como indi-
ca a seta ››› Fig. 196 .
– Retir

ar a lâmpada, movendo-a no sentido
da seta e para fora ››› Fig. 197.
219
Dados técnicos
Conselhos
Utilização
Segurança

Conselhos

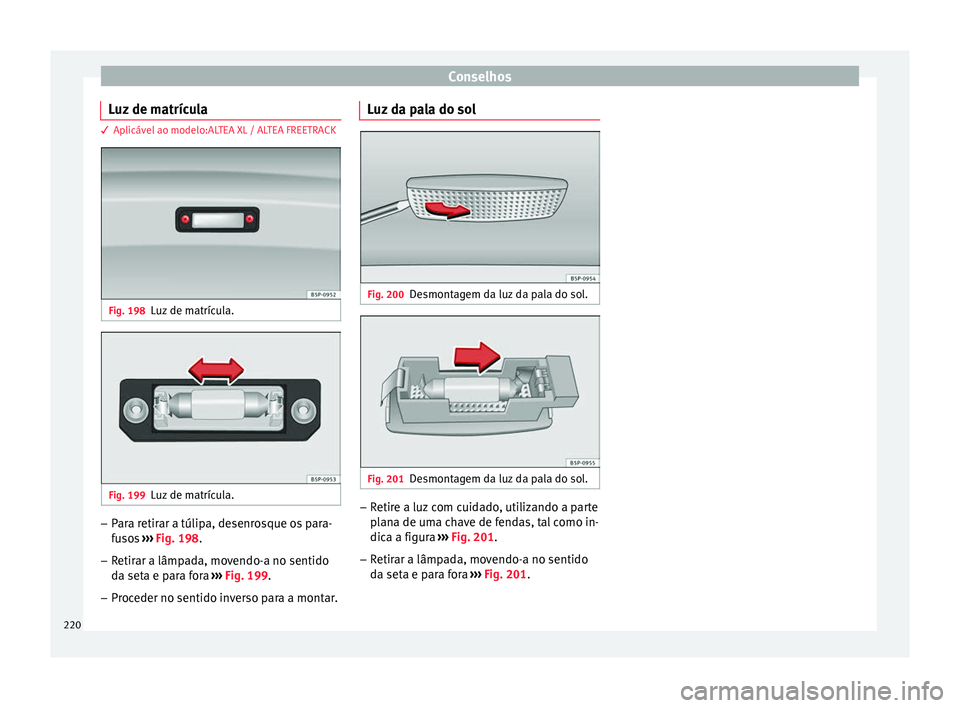

Luz de matrícula 3 Aplicável ao modelo:ALTEA XL / ALTEA FREETRACK
Fig. 198
Luz de matrícula. Fig. 199
Luz de matrícula. –
Para retirar a túlipa, desenrosque os para-
fusos ››› Fig. 198 .
– Retir
ar a lâmpada, movendo-a no sentido
da seta e para fora ››› Fig. 199
.
– Proceder no sentido inverso para a montar. Luz da pala do sol
Fig. 200
Desmontagem da luz da pala do sol. Fig. 201
Desmontagem da luz da pala do sol. –
Retire a luz com cuidado, utilizando a parte
plana de uma chave de fendas, tal como in-
dica a figura ››› Fig. 201 .
– Retir

ar a lâmpada, movendo-a no sentido
da seta e para fora ››› Fig. 201.
220

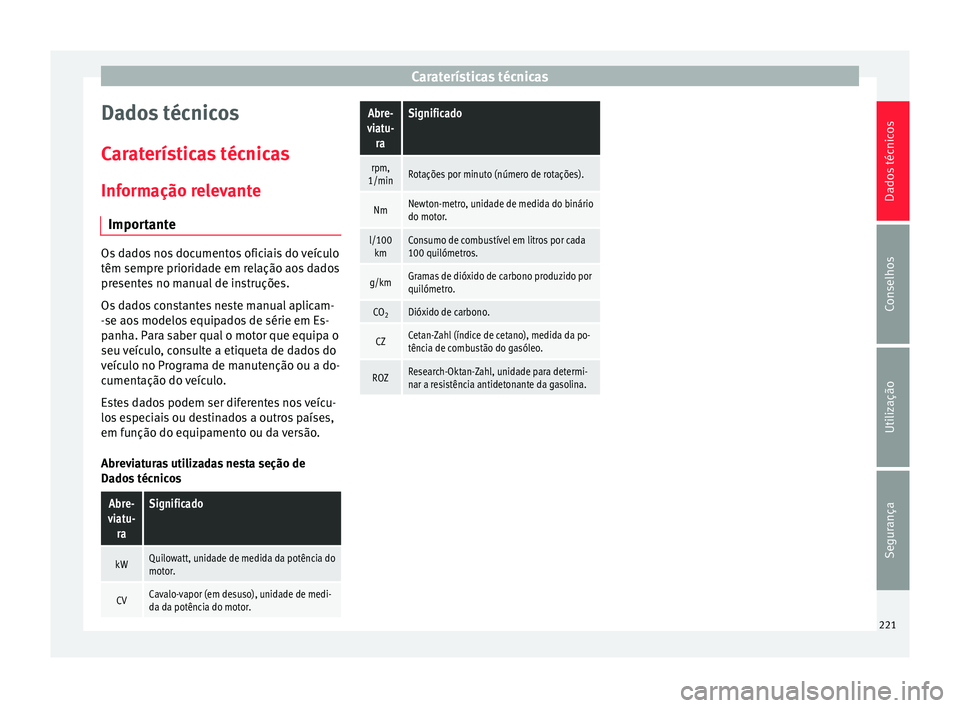

Caraterísticas técnicas
Dados técnicos
Caraterísticas técnicas
Informação relevante Importante Os dados nos documentos oficiais do veículo
têm sempre prioridade em relação aos dados
presentes no manual de instruções.
Os dados constantes neste manual aplicam-
-se aos modelos equipados de série em Es-
panha. Para saber qual o motor que equipa o
seu veículo, consulte a etiqueta de dados do
veículo no Programa de manutenção ou a do-
cumentação do veículo.
Estes dados podem ser diferentes nos veícu-
los especiais ou destinados a outros países,
em função do equipamento ou da versão.
Abreviaturas utilizadas nesta seção de
Dados técnicosAbre-
viatu- raSignificado
kWQuilowatt, unidade de medida da potência do
motor.
CVCavalo-vapor (em desuso), unidade de medi-
da da potência do motor.
Abre-
viatu- raSignificado
rpm,
1/minRotações por minuto (número de rotações).
NmNewton-metro, unidade de medida do binário
do motor.
l/100 kmConsumo de combustível em litros por cada
100 quilómetros.
g/kmGramas de dióxido de carbono produzido por
quilómetro.
CO 2Dióxido de carbono.
CZCetan-Zahl (índice de cetano), medida da po-
tência de combustão do gasóleo.
ROZResearch-Oktan-Zahl, unidade para determi-
nar a resistência antidetonante da gasolina. 221
Dados técnicos
Conselhos
Utilização
Segurança

Dados técnicos

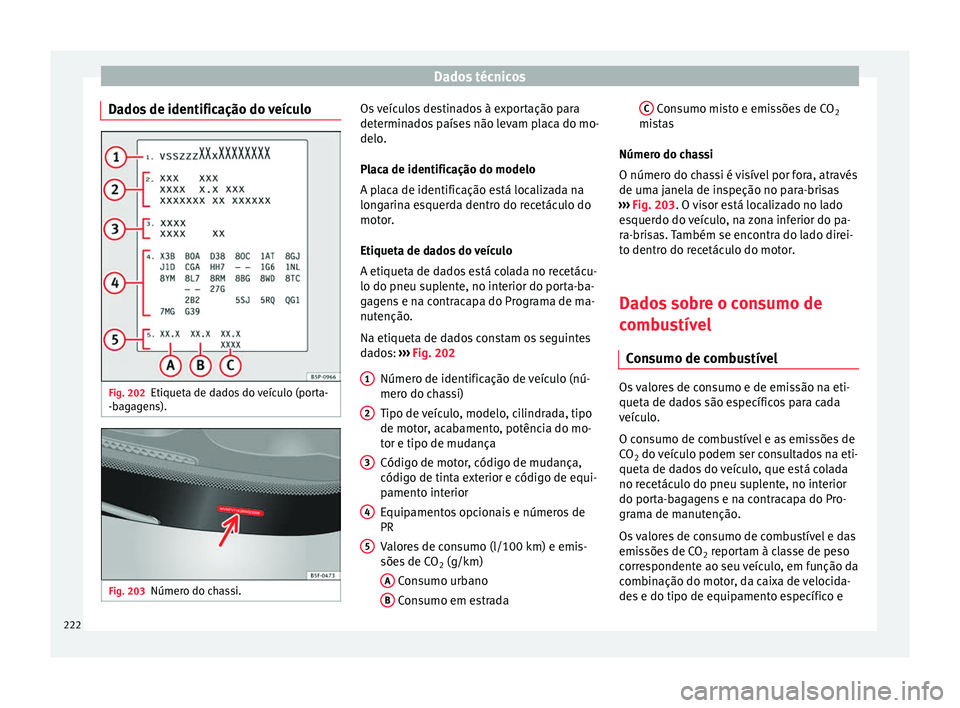

Dados de identificação do veículo Fig. 202
Etiqueta de dados do veículo (porta-
-bagagens). Fig. 203
Número do chassi. Os veículos destinados à exportação para
determinados países não levam placa do mo-
delo.
Placa de identificação do modelo
A placa de identificação está localizada na
longarina esquerda dentro do recetáculo do
motor.
Etiqueta de dados do veículo
A etiqueta de dados está colada no recetácu-
lo do pneu suplente, no interior do porta-ba-
gagens e na contracapa do Programa de ma-
nutenção.
Na etiqueta de dados constam os seguintes
dados:
››› Fig. 202
Número de identificação de veículo (nú-
mero do chassi)
Tipo de veículo, modelo, cilindrada, tipo
de motor, acabamento, potência do mo-
tor e tipo de mudança
Código de motor, código de mudança,
código de tinta exterior e código de equi-
pamento interior
Equipamentos opcionais e números de
PR
Valores de consumo (l/100 km) e emis-
sões de CO 2 (g/km)
A Consumo urbano
B Consumo em estrada
1 2
3
4
5 C
Consumo misto e emissões de CO
2
mistas
Número do chassi
O número do chassi é visível por fora, através
de uma janela de inspeção no para-brisas
››› Fig. 203 . O visor está localizado no lado
e s
querdo do veículo, na zona inferior do pa-
ra-brisas. Também se encontra do lado direi-
to dentro do recetáculo do motor.
Dados sobre o consumo de
combustível Consumo de combustível Os valores de consumo e de emissão na eti-
queta de dados são específicos para cada
veículo.
O consumo de combustível e as emissões de
CO
2 do veículo podem ser consultados na eti-
queta de dados do veículo, que está colada
no recetáculo do pneu suplente, no interior
do porta-bagagens e na contracapa do Pro-
grama de manutenção.
Os valores de consumo de combustível e das
emissões de CO 2 reportam à classe de peso
correspondente ao seu veículo, em função da
combinação do motor, da caixa de velocida-
des e do tipo de equipamento específico e
222

Caraterísticas técnicas

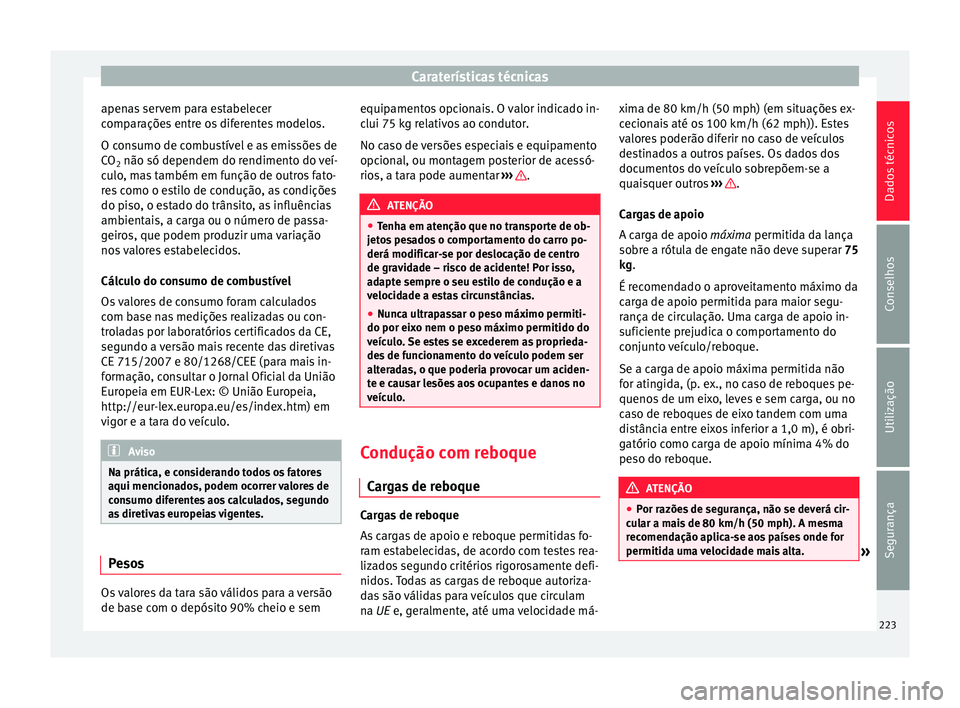

apenas servem para estabelecer
comparações entre os diferentes modelos.
O consumo de combustível e as emissões de
CO 2 não só dependem do rendimento do veí-
culo, mas também em função de outros fato-
res como o estilo de condução, as condições
do piso, o estado do trânsito, as influências
ambientais, a carga ou o número de passa-
geiros, que podem produzir uma variação
nos valores estabelecidos.
Cálculo do consumo de combustível
Os valores de consumo foram calculados
com base nas medições realizadas ou con-
troladas por laboratórios certificados da CE,
segundo a versão mais recente das diretivas
CE 715/2007 e 80/1268/CEE (para mais in-
formação, consultar o Jornal Oficial da União
Europeia em EUR-Lex: © União Europeia,
http://eur-lex.europa.eu/es/index.htm) em
vigor e a tara do veículo. Aviso
Na prática, e considerando todos os fatores
aqui mencionados, podem ocorrer valores de
consumo diferentes aos calculados, segundo
as diretivas europeias vigentes. Pesos
Os valores da tara são válidos para a versão
de base com o depósito 90% cheio e sem equipamentos opcionais. O valor indicado in-
clui 75 kg relativos ao condutor.
No caso de versões especiais e equipamento
opcional, ou montagem posterior de acessó-
rios, a tara pode aumentar
››› .
ATENÇÃO
● Tenha em atenção que no transporte de ob-
jetos pesados o comportamento do carro po-
derá modificar-se por deslocação de centro
de gravidade – risco de acidente! Por isso,
adapte sempre o seu estilo de condução e a
velocidade a estas circunstâncias.
● Nunca ultrapassar o peso máximo permiti-
do por eixo nem o peso máximo permitido do
veículo. Se estes se excederem as proprieda-
des de funcionamento do veículo podem ser
alteradas, o que poderia provocar um aciden-
te e causar lesões aos ocupantes e danos no
veículo. Condução com reboque
Cargas de reboque Cargas de reboque
As cargas de apoio e reboque permitidas fo-
ram estabelecidas, de acordo com testes rea-
lizados segundo critérios rigorosamente defi-
nidos. Todas as cargas de reboque autoriza-
das são válidas para veículos que circulam
na
UE
e, geralmente, até uma velocidade má- x ima de 80 km/h (50 mph) (em situações ex-
cecionais até os 100 km/h (62 mph)). Estes
valores poderão diferir no caso de veículos
destinados a outros países. Os dados dos
documentos do veículo sobrepõem-se a
quaisquer outros ››› .
Cargas de apoio
A carga de apoio máxima
permitida da lança
so

bre a rótula de engate não deve superar 75
kg
.
É recomendado o aproveitamento máximo da
carga de apoio permitida para maior segu-
rança de circulação. Uma carga de apoio in-
suficiente prejudica o comportamento do
conjunto veículo/reboque.
Se a carga de apoio máxima permitida não
for atingida, (p. ex., no caso de reboques pe-
quenos de um eixo, leves e sem carga, ou no
caso de reboques de eixo tandem com uma
distância entre eixos inferior a 1,0 m), é obri-
gatório como carga de apoio mínima 4% do
peso do reboque. ATENÇÃO
● Por razões de segurança, não se deverá cir-
cular a mais de 80 km/h (50 mph). A mesma
recomendação aplica-se aos países onde for
permitida uma velocidade mais alta. » 223
Dados técnicos
Conselhos
Utilização
Segurança

Dados técnicos
●

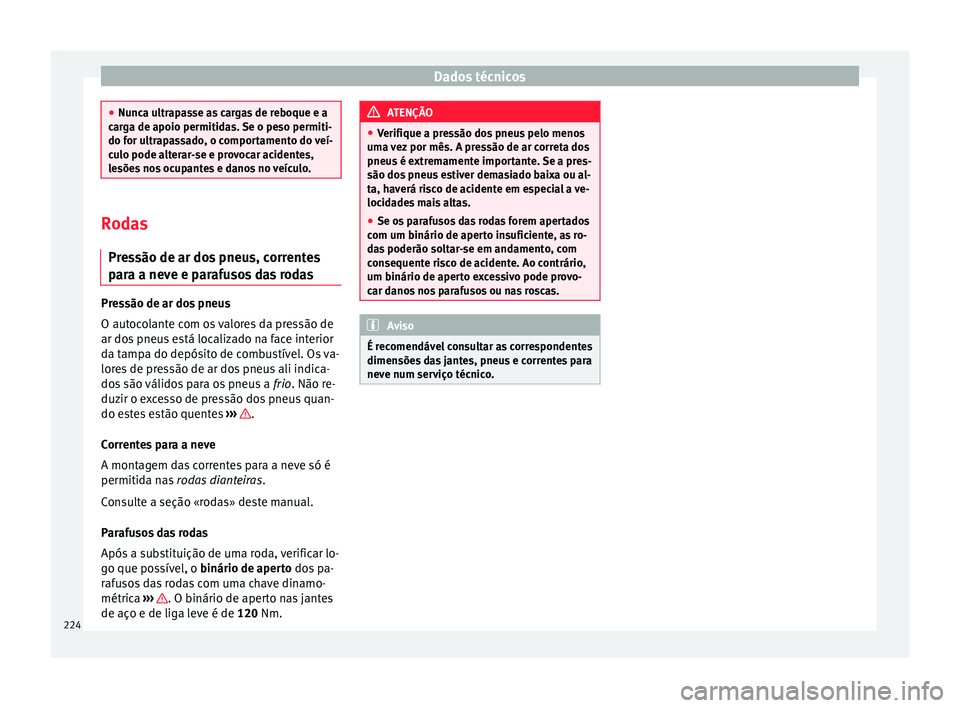

Nunca ultrapasse as cargas de reboque e a
carga de apoio permitidas. Se o peso permiti-
do for ultrapassado, o comportamento do veí-
culo pode alterar-se e provocar acidentes,
lesões nos ocupantes e danos no veículo. Rodas
Pressão de ar dos pneus, correntes
para a neve e parafusos das rodas Pressão de ar dos pneus
O autocolante com os valores da pressão de
ar dos pneus está localizado na face interior
da tampa do depósito de combustível. Os va-
lores de pressão de ar dos pneus ali indica-
dos são válidos para os pneus a
frio. Não re-
duz ir o e
xcesso de pressão dos pneus quan-
do estes estão quentes ››› .
Correntes para a neve
A montagem das correntes para a neve só é
permitida nas rodas dianteiras .
Consulte a seção «rodas» deste manual.
Parafusos das rodas
Após a substituição de uma roda, verificar lo-
go que possível, o binário de aperto
dos pa-
r

afusos das rodas com uma chave dinamo-
métrica ››› . O binário de aperto nas jantes
de aço e de liga leve é de 120
Nm. ATENÇÃO
● Verifique a pressão dos pneus pelo menos
uma vez por mês. A pressão de ar correta dos
pneus é extremamente importante. Se a pres-
são dos pneus estiver demasiado baixa ou al-
ta, haverá risco de acidente em especial a ve-
locidades mais altas.
● Se os parafusos das rodas forem apertados
com um binário de aperto insuficiente, as ro-
das poderão soltar-se em andamento, com
consequente risco de acidente. Ao contrário,
um binário de aperto excessivo pode provo-
car danos nos parafusos ou nas roscas. Aviso
É recomendável consultar as correspondentes
dimensões das jantes, pneus e correntes para
neve num serviço técnico. 224

Caraterísticas técnicas

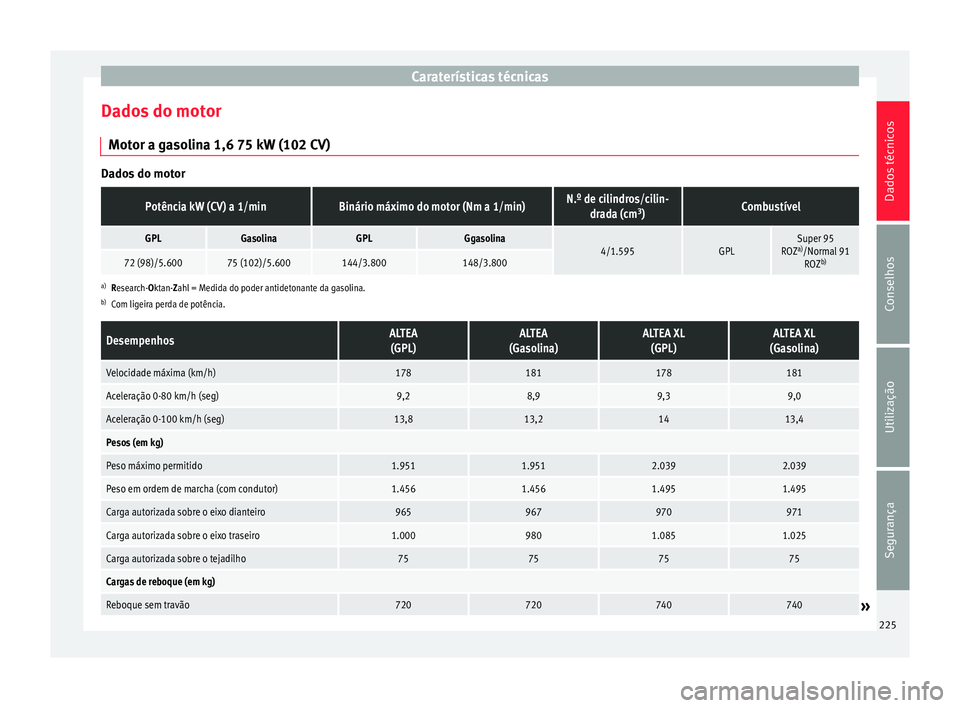

Dados do motor Motor a gasolina 1,6 75 kW (102 CV) Dados do motorPotência kW (CV) a 1/minBinário máximo do motor (Nm a 1/min)N.º de cilindros/cilin-
drada (cm 3
)Combustível
GPLGasolinaGPLGgasolina4/1.595GPLSuper 95
ROZ a)
/Normal 91
ROZ b)
72 (98)/5.60075 (102)/5.600144/3.800148/3.800
a)
Research-Oktan-Zahl = Medida do poder antidetonante da gasolina.
b) Com ligeira perda de potência.
DesempenhosALTEA
(GPL)ALTEA
(Gasolina)ALTEA XL (GPL)ALTEA XL
(Gasolina)
Velocidade máxima (km/h)178181178181
Aceleração 0-80 km/h (seg)9,28,99,39,0
Aceleração 0-100 km/h (seg)13,813,21413,4
Pesos (em kg)
Peso máximo permitido1.9511.9512.0392.039
Peso em ordem de marcha (com condutor)1.4561.4561.4951.495
Carga autorizada sobre o eixo dianteiro965967970971
Carga autorizada sobre o eixo traseiro1.0009801.0851.025
Carga autorizada sobre o tejadilho75757575
Cargas de reboque (em kg)
Reboque sem travão720720740740» 225
Dados técnicos
Conselhos
Utilização
Segurança

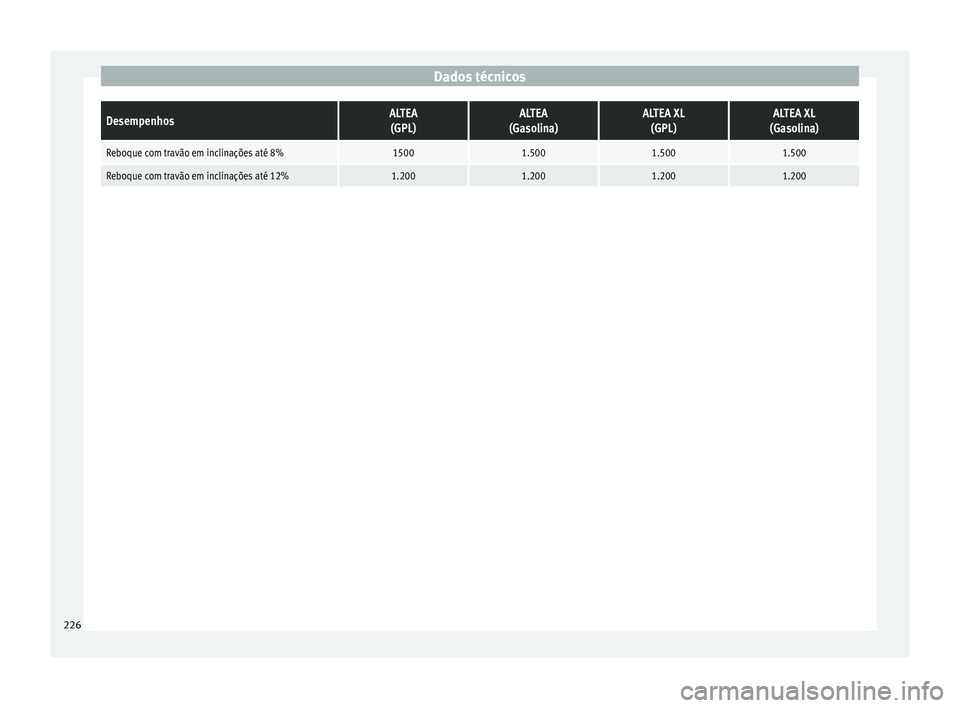

Dados técnicosDesempenhosALTEA
(GPL)ALTEA
(Gasolina)ALTEA XL (GPL)ALTEA XL
(Gasolina)
Reboque com travão em inclinações até 8%15001.5001.5001.500
Reboque com travão em inclinações até 12%1.2001.2001.2001.200 226

Caraterísticas técnicas

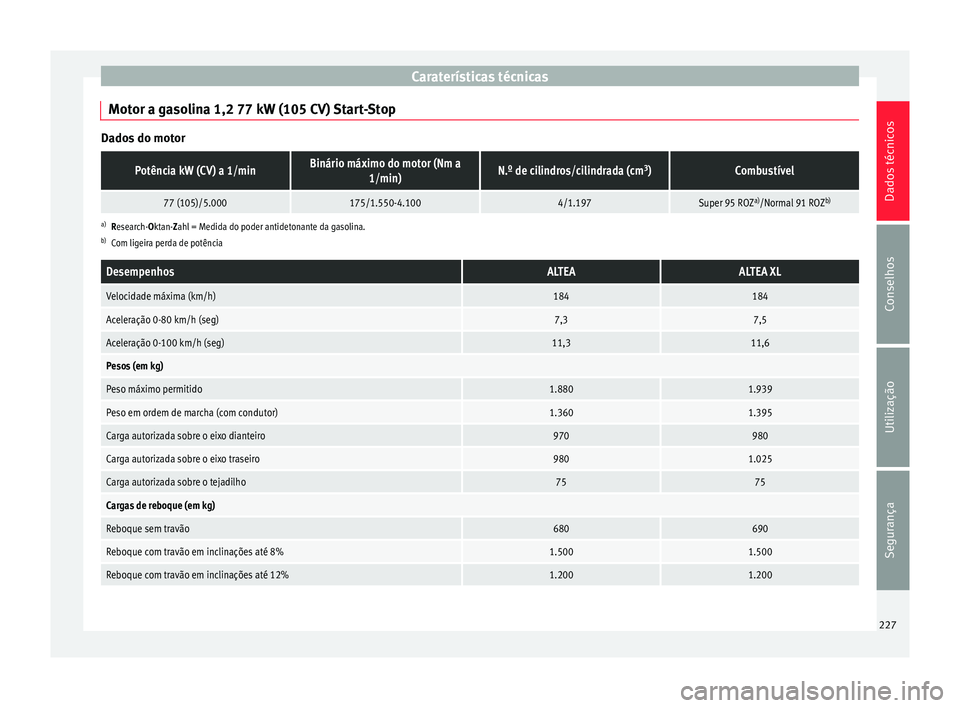

Motor a gasolina 1,2 77 kW (105 CV) Start-Stop Dados do motorPotência kW (CV) a 1/minBinário máximo do motor (Nm a
1/min)N.º de cilindros/cilindrada (cm 3
)Combustível
77 (105)/5.000175/1.550-4.1004/1.197Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida do poder antidetonante da gasolina.
b) Com ligeira perda de potência
DesempenhosALTEAALTEA XL
Velocidade máxima (km/h)184184
Aceleração 0-80 km/h (seg)7,37,5
Aceleração 0-100 km/h (seg)11,311,6
Pesos (em kg)
Peso máximo permitido1.8801.939
Peso em ordem de marcha (com condutor)1.3601.395
Carga autorizada sobre o eixo dianteiro970980
Carga autorizada sobre o eixo traseiro9801.025
Carga autorizada sobre o tejadilho7575
Cargas de reboque (em kg)
Reboque sem travão680690
Reboque com travão em inclinações até 8%1.5001.500
Reboque com travão em inclinações até 12%1.2001.200 227
Dados técnicos
Conselhos
Utilização
Segurança

Dados técnicos

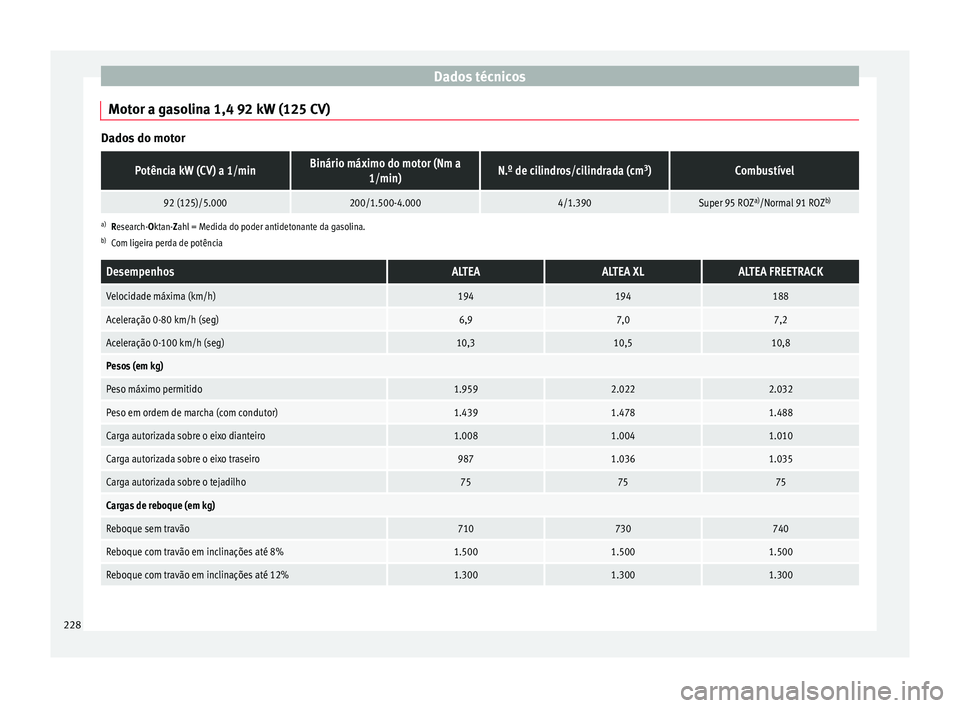

Motor a gasolina 1,4 92 kW (125 CV) Dados do motorPotência kW (CV) a 1/minBinário máximo do motor (Nm a
1/min)N.º de cilindros/cilindrada (cm 3
)Combustível
92 (125)/5.000200/1.500-4.0004/1.390Super 95 ROZ a)
/Normal 91 ROZ b)
a)
Research-Oktan-Zahl = Medida do poder antidetonante da gasolina.
b) Com ligeira perda de potência
DesempenhosALTEAALTEA XLALTEA FREETRACK
Velocidade máxima (km/h)194194188
Aceleração 0-80 km/h (seg)6,97,07,2
Aceleração 0-100 km/h (seg)10,310,510,8
Pesos (em kg)
Peso máximo permitido1.9592.0222.032
Peso em ordem de marcha (com condutor)1.4391.4781.488
Carga autorizada sobre o eixo dianteiro1.0081.0041.010
Carga autorizada sobre o eixo traseiro9871.0361.035
Carga autorizada sobre o tejadilho757575
Cargas de reboque (em kg)
Reboque sem travão710730740
Reboque com travão em inclinações até 8%1.5001.5001.500
Reboque com travão em inclinações até 12%1.3001.3001.300 228
